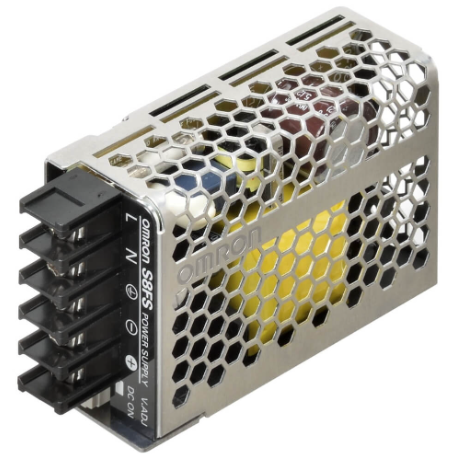

Bộ nguồn 12VDC Omron S8FS-C

Thương hiệu: Omron

Tình trạng: Còn hàng

0₫ 0₫
Model

Bộ nguồn 12VDC Omron S8FS-C là bộ nguồn dạng tổ ong đặc trưng, được đánh giá là sở hữu độ tin cậy cao, hiệu suất hoạt động tốt và kích thước nhỏ gọn. Thiết bị được Tigatech phân phối chính hãng với chất lượng đảm bảo.

Bộ nguồn có giá cả dao động theo tình trạng cung ứng và nhu cầu của thị trường, quý khách vui lòng liên hệ Zalo/Hotline: 0968716063 để nhận giá tốt nhất.

Được sản xuất bởi thương hiệu Omron uy tín, bộ nguồn 12VDC S8FS-C là một bộ nguồn xung (switching power supply), có dạng tổ ong đặc trưng. Bộ nguồn xung có chức năng chuyển đổi điện áp AC (xoay chiều) từ nguồn điện lưới công suất lớn thành điện áp DC (một chiều) 12V ổn định.

Thiết bị có các ưu điểm như độ tin cậy cao, hiệu suất hoạt động tốt, kích thước nhỏ gọn, có thể được lắp đặt đơn giản, dễ dàng với các PLC có thanh ray DIN với giá thành hợp lý, phù hợp với túi tiền và nhu cầu sử dụng đa dạng của người dùng.

Các model bộ nguồn 12VDC S8FS-C do Tigatech phân phối

S8FS-C01512J: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 15W-1.3A
S8FS-C02512: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 25W-2.1A
S8FS-C03512J: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, Công suất 35W-3A
S8FS-C05012: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 50W-4.2A
S8FS-C05012J: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 50W-4.2A
S8FS-C07512: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 75W-6.2A
S8FS-C10012: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 100W-8.5A
S8FS-C15012: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 150W-12.5A
S8FS-C20012: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 200W-17A
S8FS-C35012J: Điện áp nguồn cấp 100-240 VAC, Điện áp ngõ ra 12VDC, công suất 350W-29A

Mỗi mã sản phẩm sẽ có thông số kỹ thuật chênh lệch và khác biệt. Quý khách hàng vui lòng liên hệ Tigatech để được tư vấn kỹ càng và chính xác nhất.

Thông số kỹ thuật của model S8FS-C01512J

S8FS-C01512J
Nguồn cấp 100-240VAC
Công suất định mức 15W
Điện áp đầu ra 12VDC
Tần số 50/60Hz
Dòng ra định mức 1.25A
Hiệu quả 87%
Bảo vệ quá tải Có, Tự động reset
Bảo vệ quá áp  Có, Tắt điện áp đầu vào và bật lại đầu vào
Bảo vệ quá nhiệt Không
Nhiệt độ hoạt động -20 đến 60°C
Độ ẩm hoạt động 20 đến 90%
Quạt làm mát Không
Trọng lượng Khoảng 100 g

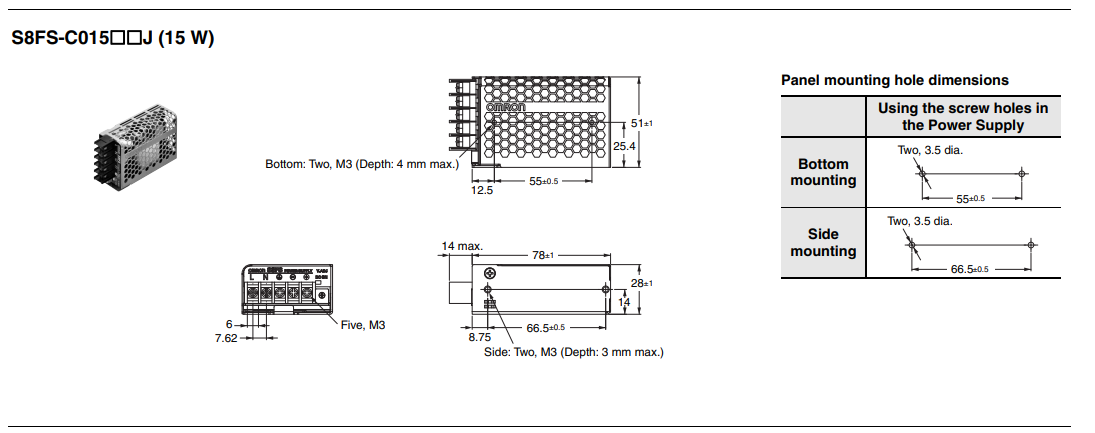

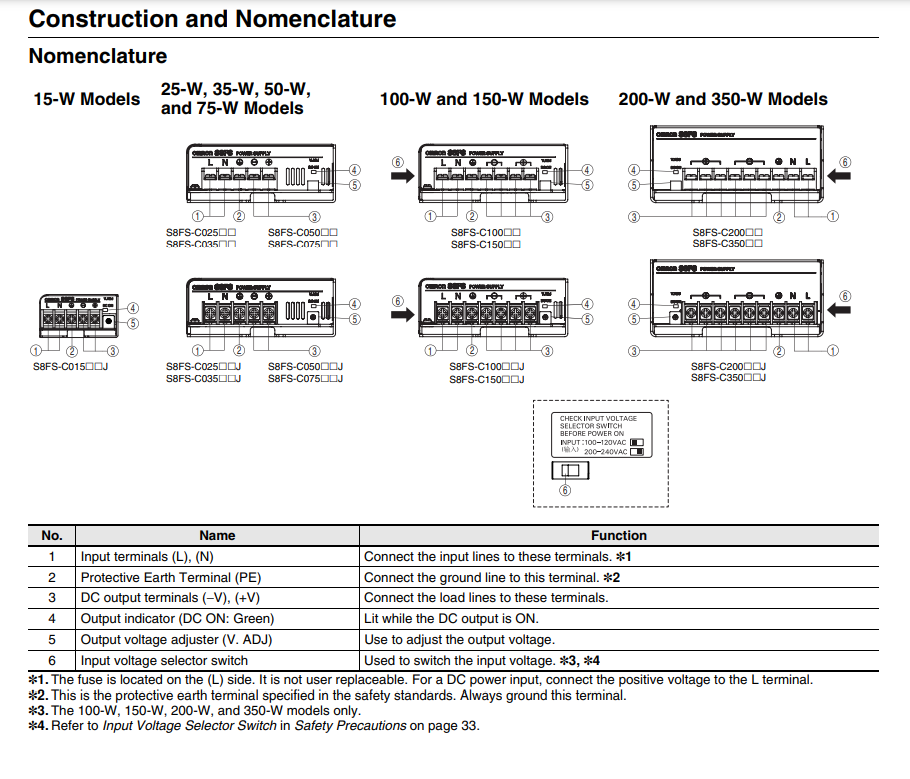

Kích thước và cấu trúc của bộ nguồn 12VDC S8FS-C

Hướng dẫn lắp đặt bộ nguồn 12VDC S8FS-C

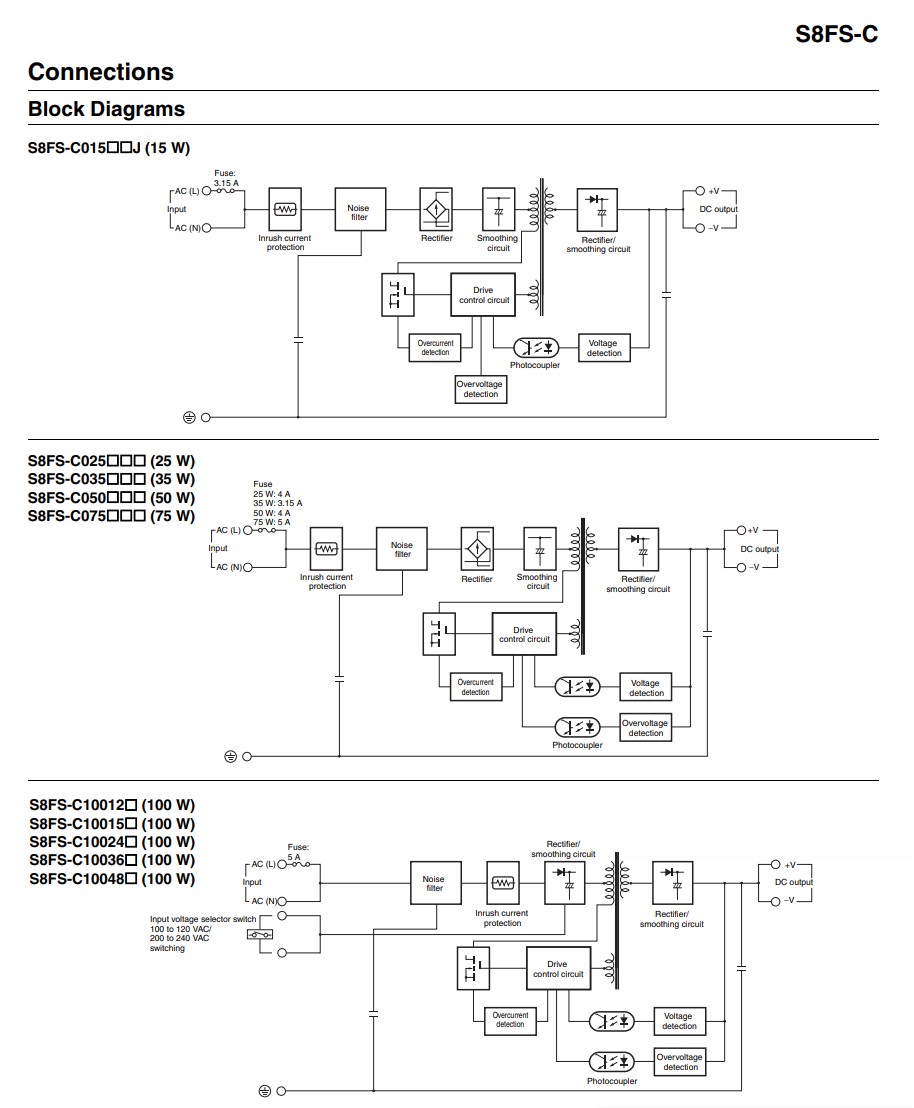

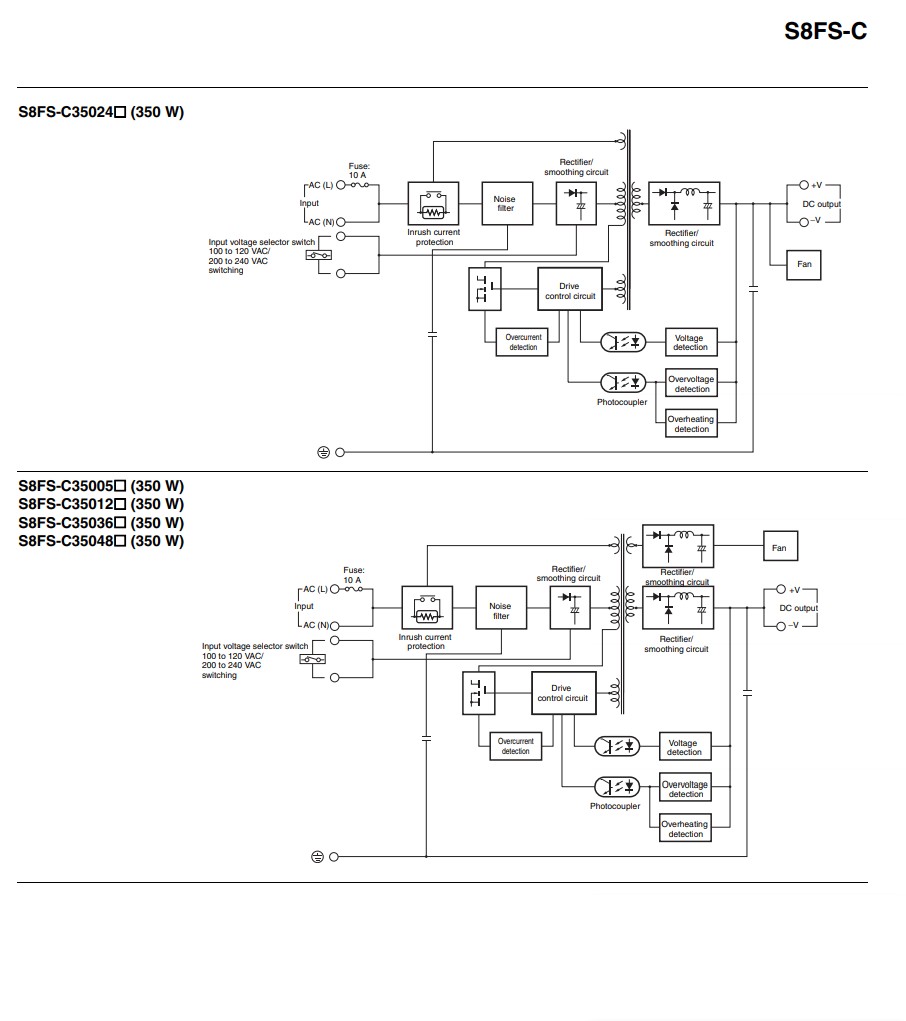

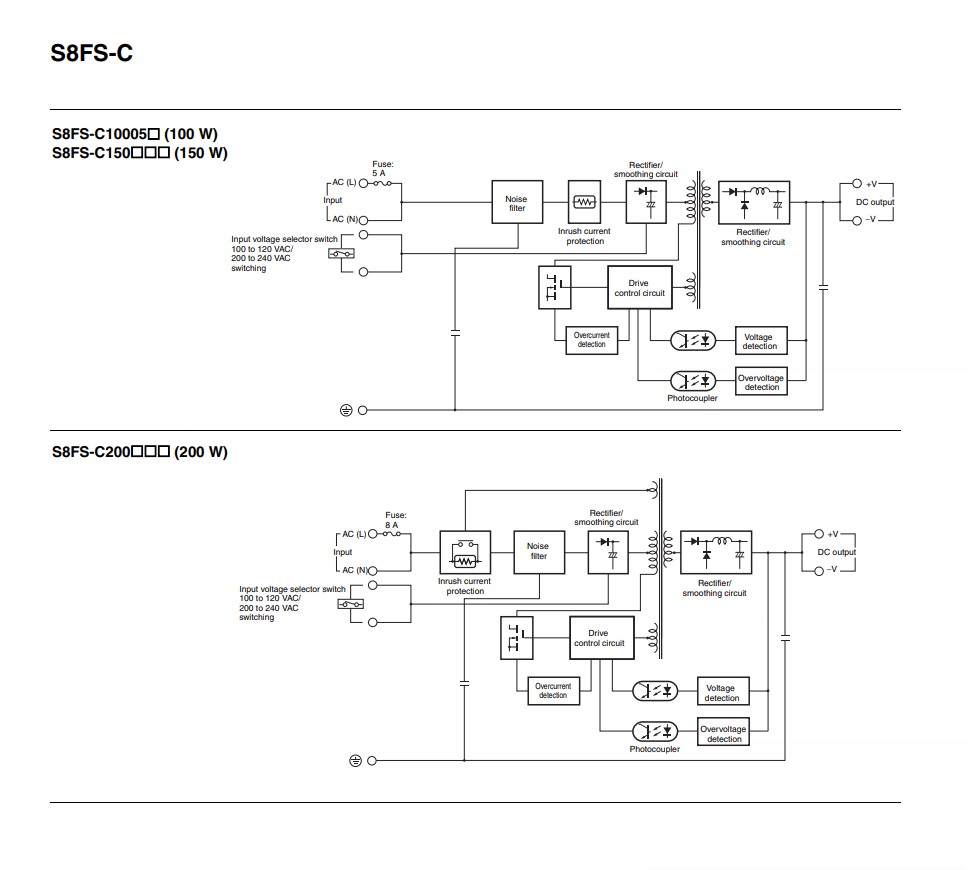

Nguyên lý hoạt động của bộ nguồn 12VDC S8FS-C

1. Chỉnh lưu:

  • Điện áp AC đầu vào được đưa vào bộ chỉnh lưu của bộ nguồn.
  • Bộ chỉnh lưu sử dụng các diode để chuyển đổi điện áp AC thành điện áp DC.
  • Sau khi được chỉnh lưu, dòng điện áp DC có dạng xung với nhiều gợn sóng.

2. Lọc:

  • Sau khi được chỉnh, dòng điện áp DC được đưa vào mạch lọc.
  • Mạch lọc sử dụng tụ điện và cuộn cảm để loại bỏ gợn sóng và nhiễu điện từ.
  • Dòng điện áp DC sau khi lọc sẽ trở nên ổn định hơn.

3. Dao động:

  • Mạch dao động tạo ra xung điện có tần số cao (từ 20kHz-100kHz).
  • Tần số xung được điều chỉnh để tối ưu hóa hiệu suất và kích thước của bộ nguồn.

4. Biến áp xung:

  • Xung điện có tần số cao được đưa vào biến áp xung.
  • Biến áp xung sử dụng nguyên lý cảm ứng điện từ để chuyển đổi điện áp DC sang điện áp AC có tần số cao
  • Điện áp AC có tần số cao sẽ dễ dàng được chỉnh lưu và lọc hơn.

5. Chỉnh lưu đầu ra:

  • Điện áp AC có tần số cao được đưa vào bộ chỉnh lưu đầu ra.
  • Bộ chỉnh lưu đầu ra sử dụng các diode để chuyển đổi điện áp AC có tần số cao thành điện áp DC 12V.

6. Lọc đầu ra:

  • Điện áp DC 12V sau khi chỉnh lưu được đưa vào mạch lọc đầu ra.
  • Mạch lọc sử dụng tụ điện và cuộn cảm để loại bỏ gợn sóng và nhiễu điện từ.
  • Điện áp DC 12V sau khi lọc sẽ trở nên ổn định và sẵn sàng để sử dụng.

Tải datasheet của bộ nguồn 12VDC Omron S8FS-C
