Giới thiệu chung về Bộ lập trình PLC S7-200
- Là thiết bị điều khiển logic lập trình loại nhỏ thuộc thương hiệu Siemens
- Có cấu trúc kiểu module và có các module mở rộng
- Tích hợp sẵn các tính năng phong phú nên đáp ứng được các yêu khác nhau của máy móc, thiết bị công nghiệp.
Đặc điểm kỹ thuật của Bộ lập trình PLC S7-200
- Kích thước nhỏ gọn, chi phí thấp
- Lập trình điều khiển Logic dễ dàng nhờ tập lệnh có đủ lệnh bit logic, so sánh, bộ đếm, dịch/quay thanh ghi, timer
- Kiểu đầu vào IEC 1131-2 hoặc SIMATIC, với mức điện áp 24VDC thích hợp với các cảm biến
- Ngôn ngữ lập trình: LAD, STL, FBD.
- S7-200 có 4 dòng là CPU 221, CPU 222 và CPU 224, CPU 226. Các module CPU khác nhau có số lượng ngõ vào/ra khác nhau
- Số lượng đầu vào/ra tương đối ít. Từ 6 đầu vào/ 4 đầu ra số (CPU221) đến 24 đầu vào/ 16 đầu ra số (CPU226).
- Có thể mở rộng đầu vào/ra bằng cách ghép nối thêm các module mở rộng về phía bên phải của CPU
- Có 2 kiểu ngõ ra là Relay và Transitor cấp dòng
- Tích hợp sẵn cổng Profibus hay sử dụng một module mở rộng, cho phép tham gia vào mạng Profibus như một Slave thông minh
- Cổng truyền thông nối tiếp RS485 sử dụng ổ cắm 9 chân của DB-9
- Giữa các PLC S7-200 kết nối với nhau theo giao thức Modbus
- Tốc độ truyền cho máy lập trình kiểu PPI là 9600 bauds & theo kiểu tự do là 300 – 38.400 bauds.
Tính năng nổi bật của Bộ lập trình PLC Simatic S7-200
- Việc lắp đặt, viết chương trình và vận hành của PLC Simatic vô cùng đơn giản
- Hỗ trợ đa dạng nhiều loại kết nối truyền thông: PPI, Profibus DP, AS-Interface
- Dễ dàng sử dụng trong điều khiển đơn giản hay các chức năng tự động phức tạp.
- Tích hợp lớn, tiết kiệm không gian và hiệu suất mạnh mẽ.
- Mức độ tự động hóa tối đa ở chỉ phí thấp nhất, nhằm tiết kiệm chi phí
- Tất cả CPU có thể hoạt động độc lập, trong hệ thống mạng và trong cấu trúc phân phối một cách linh hoạt

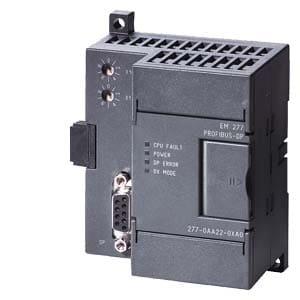

Thông số kỹ thuật của Mô Đun truyền thông PROFIBUS 6ES7277-0AA22-0XA0
- Kiểu đầu vào: SIMATIC S7-200
- Đầu vào sử dụng mức điện áp: 24VDC
- Tốc độ truyền tải: từ 9.6 KB đến 12 MB
- Các giao thức truyền thông: PROFIBUS-DP (slave), MPI (slave)
- Cổng truyền thông: RS-485
- Có thể kết nối được với 6 thiết bị: TD200, OP, TP, Programmer/PC, S7-300/400, Profibus-DP master.
- Kích thước: 8.80 x 9.40 x 7.10 (mm)
- Trọng lượng: 0.147 (kg)
