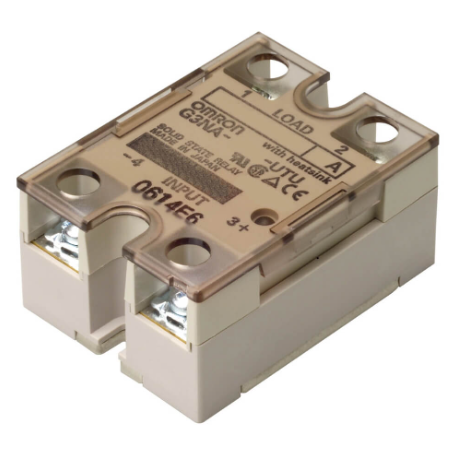

Rơ le bán dẫn Omron G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra

Thương hiệu: Omron

Tình trạng: Còn hàng

460.000₫ 0₫
Model
- +

Rơ le bán dẫn G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra là thiết bị do Omron sản xuất, có chức năng đóng ngắt mạch điện để dùng dòng điện một chiều (DC) điều khiển dòng điện xoay chiều (AC).

Thiết bị được Tigatech cung cấp với chất lượng đảm bảo chính hãng và giá cả ưu đãi, tiết kiệm, để được tư vấn cụ thể, quý khách vui lòng liên hệ Zalo/Hotline: 0968716063.

Rơ le bán dẫn G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra được sản xuất bởi hãng Omron, hoạt động theo nguyên lý dùng dòng điện một chiều (DC) điều khiển dòng điện xoay chiều (AC), có chức năng đóng ngắt mạch điện xoay chiều (AC), cho phép dòng điện lưu thông qua tải.

Thiết bị được thị trường ưa chuộng bởi những ưu điểm như kích thước nhỏ gọn, hoạt động nhanh chóng, tuổi thọ cao, tiết kiệm năng lượng và ít gây ồn ào trong quá trình vận hành.

Danh mục các model rơ le bán dẫn Omron G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra do Tigatech cung cấp

Rơ le bán dẫn Omron G3NA-205B-UTU DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 5A
Rơ le bán dẫn Omron G3NA-210B-UTU DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 10A
Rơ le bán dẫn Omron G3NA-220B-UTU DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 20A
Rơ le bán dẫn Omron G3NA-225B-UTU DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 25A
Rơ le bán dẫn Omron G3NA-240B-UTU DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 40A
Rơ le bán dẫn Omron G3NA-250B-UTU DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 50A
Rơ le bán dẫn Omron G3NA-275B-UTU-2 DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 75A
Rơ le bán dẫn Omron G3NA-290B-UTU-2 DC5-24: 5-24VDC đầu vào, đầu ra 24-240 VAC 90A

Mỗi mã sản phẩm sẽ có thông số kỹ thuật chênh lệch và khác biệt. Quý khách hàng vui lòng liên hệ Tigatech để được tư vấn kỹ càng và chính xác nhất.

Thông số kỹ thuật của model G3NA-205B-UTU DC5-24



Số pha của tải 1 pha
Điện áp ngõ vào 5...24VDC
Điện áp tải 24...240VAC
Dòng điện tải 5A
Đặc điểm chuyển mạch Zero-cross
Phụ kiện đi kèm Không
Phụ kiện mua rời Heat sink: Y92B-N50, Heat sink: Y92B-A100
Loại Rơ le bán dẫn cho thiết bị gia nhiệt
Tích hợp tản nhiệt Không
Chỉ thị trạng thái Led indicator
Dòng điện rò (mạch chính) 5mA, 10mA
Độ sụt áp tối đa khi ngõ ra ON (mạch chính) 1.6V
Phương pháp lắp đặt Lắp bề mặt
Phương pháp đấu nối Bắt vít
Nhiệt độ môi trường -30...80°C
Độ ẩm môi trường 45...85%
Khối lượng tương đối 60g
Chiều rộng tổng thể 43mm
Chiều cao tổng thể 58mm
Chiều sâu tổng thể 30mm
Tiêu chuẩn đại diện CSA, UL, TUV, RoHS

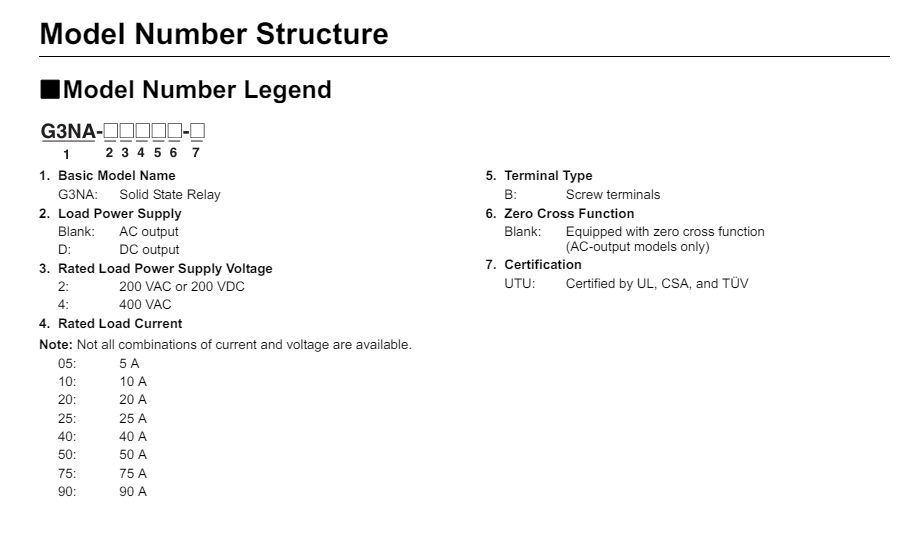

Hướng dẫn đọc mã rơ le bán dẫn Omron G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra

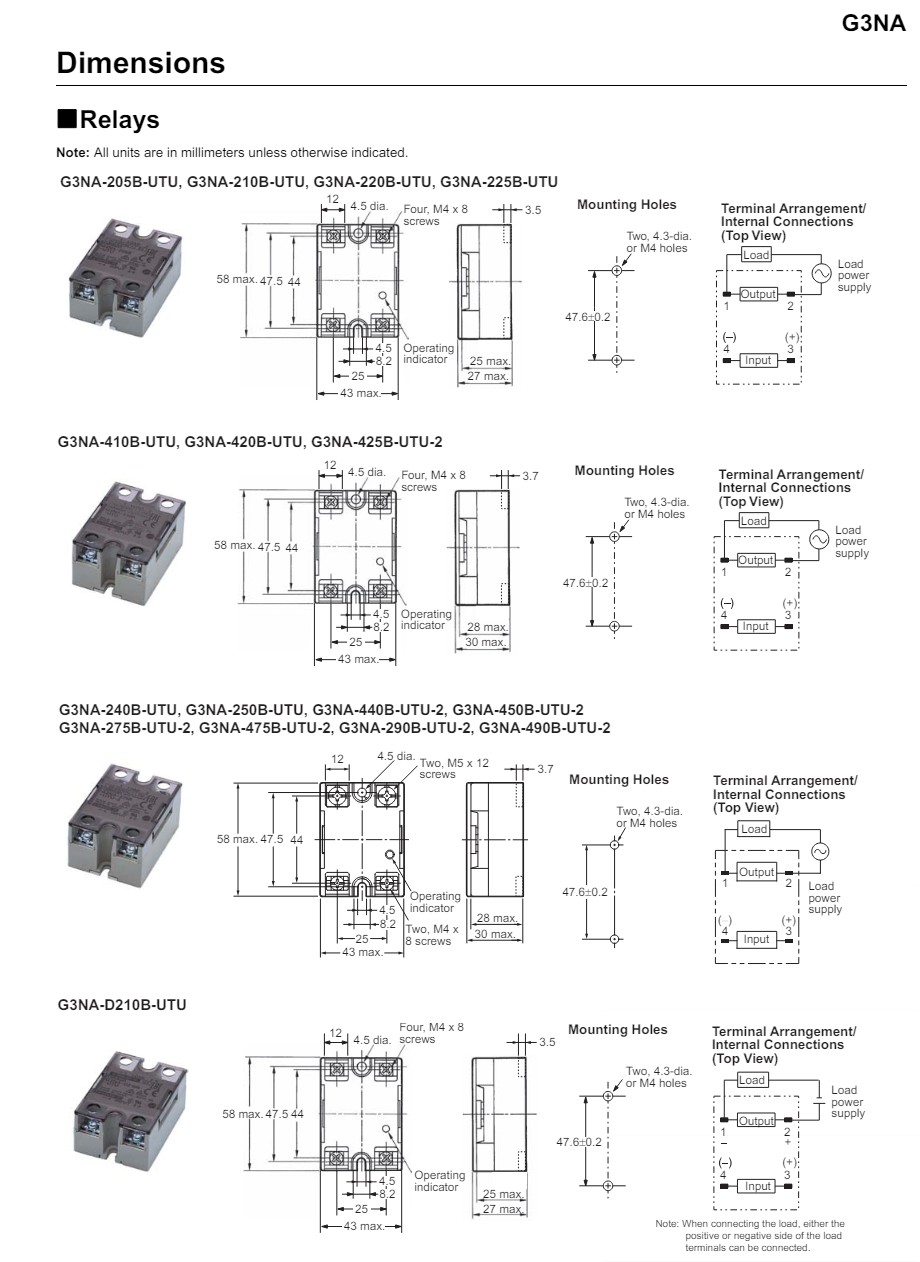

Cấu trúc của rơ le bán dẫn Omron G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra

Hướng dẫn lắp đặt rơ le bán dẫn Omron G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra

Phân biệt rơ le bán dẫn và rơ le trung gian

- Về nguyên lý hoạt động:

  • Rơ le bán dẫn: Sử dụng bóng bán dẫn công suất để đóng ngắt mạch điện. Khi có tín hiệu điện áp một chiều (DC) vào ngõ vào, bóng bán dẫn sẽ dẫn điện, cho phép dòng điện xoay chiều (AC) lưu thông qua tải. Khi tín hiệu điện áp một chiều (DC) được loại bỏ, bóng bán dẫn sẽ ngắt điện, cắt đứt dòng điện xoay chiều (AC) đến tải.
  • Rơ le trung gian: Sử dụng cuộn dây điện từ để đóng ngắt tiếp điểm cơ khí. Khi có tín hiệu điện áp một chiều (DC) vào ngõ vào, cuộn dây điện từ sẽ sinh ra từ trường, hút thanh kim loại, làm cho tiếp điểm cơ khí đóng lại, cho phép dòng điện xoay chiều (AC) lưu thông qua tải. Khi tín hiệu điện áp một chiều (DC) được loại bỏ, từ trường sẽ biến mất, thanh kim loại sẽ trở lại vị trí ban đầu, làm cho tiếp điểm cơ khí ngắt ra, cắt đứt dòng điện xoay chiều (AC) đến tải.

- Về ứng dụng:

  • Rơ le bán dẫn: Thường được sử dụng cho các hệ thống điều khiển máy sưởi, điều khiển đèn,...
  • Rơ le trung gian: Thường được sử dụng trong hệ thống điều khiển quạt, điều khiển đèn sợi đốt,... với ứng dụng đơn giản, giá thành rẻ.

Tải catalogue rơ le bán dẫn Omron G3NA series: 5-24VDC đầu vào, 24-240VAC đầu ra

Để được tư vấn chọn dòng thiết bị phù hợp và nhận các chính sách ưu đãi, quý khách vui lòng liên hệ Zalo/Hotline: 0968716063 để được đội ngũ kỹ thuật viên Tigatech hỗ trợ.
