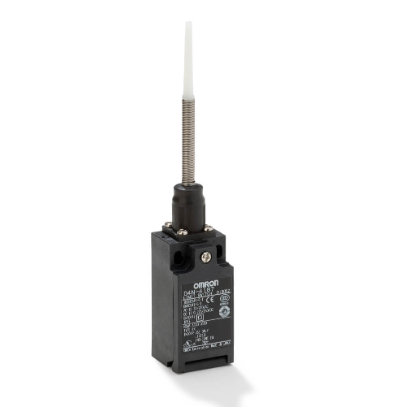

Công tắc hành trình Omron D4N Series Coil spring, Plunger

Thương hiệu: Omron

Tình trạng: Còn hàng

760.000₫ 0₫
Model
- +

Công tắc hành trình D4N Series Coil spring, Plunger là dòng công tắc hành trình sử dụng lò xo nén của Omron, được thiết kế cho các ứng dụng công nghiệp và tự động hóa nhằm kiểm soát và điều khiển các hệ thống băng tải, máy móc.

Thiết bị được Tigatech phân phối với chất lượng đảm bảo chính hãng và giá cả ưu đãi, quý khách vui lòng liên hệ Zalo/Hotline: 0968716063 để được tư vấn cụ thể.

Series công tắc hành trình của Omron sở hữu đa dạng mẫu mã và công năng của các sản phẩm, trong đó, công tắc hành trình D4N Series Coil spring, Plunger đã đạt chứng nhận an toàn quốc tế với độ chính xác cao trong hoạt động, độ bền trong cấu trúc cũng như kế thừa các ưu điểm khác.

Công tắc hành trình Omron D4N Series Coil spring, Plunger hoạt động dựa trên nguyên tắc cơ học cơ bản. Khi có vật thể di chuyển tác động lên plunger (núm nhấn) của công tắc, plunger sẽ di chuyển bên trong thân công tắc, nén lò xo (coil spring) và làm cho các tiếp điểm bên trong công tắc chuyển trạng thái hoạt động.

Tigatech phân phối các model công tắc hành trình Omron D4N Series Coil spring, Plunger gồm

D4N-2187: Công tắc hành trình, Plastic rod, 1NC/1NO (snap-action), G1/2 (1-conduit)
D4N-4180: Công tắc hành trình, M20 (1-conduit), 1NC/1NO (snap-action), cat whisker
D4N-4187: Công tắc hành trình, M20 (1-conduit), 1NC/1NO (snap-action), plastic rod
D4N-4287: Công tắc hành trình, Plastic rod, 2NC (snap-action), M20 (1-conduit)
D4N-1131: Công tắc hành trình, Top plunger, 1NC/1NO (snap-action), Pg13.5 (1-conduit)
D4N-4131: Công tắc hành trình, M20 (1-conduit), 1NC/1NO (snap-action), top plunger
D4N-4A31: Công tắc hành trình, M20 (1 conduit), 1NC/1NO (slow-action), top plunger
D4N-8131: Công tắc hành trình, M20 (2-conduit), 1NC/1NO (snap-action), Top plunger
D4N-9B31: Công tắc hành trình, M12 connector (1 conduit), 2NC/1NO (slow-action), top plunger

Mỗi mã sản phẩm sẽ có thông số kỹ thuật chênh lệch và khác biệt. Quý khách hàng vui lòng liên hệ Tigatech để được tư vấn kỹ càng và chính xác nhất.

Thông số kỹ thuật của model D4N-2187

Điểm tác động Plastic rod (thanh nhựa)
Cấu hình tiếp điểm/đầu ra DPST (1NO+1NC)
Kích thước ống dẫn cáp G1/2
Thông số tính năng Snap-action
Công suất tiếp điểm đầu ra (tải điện trở) 10A at 250VAC, 3A at 250VAC
Lực tác động (Lực tác động tối đa) 4.5N
Cách lắp đặt Lắp bề mặt
Phụ kiện đi kèm Không
Phụ kiện mua rời Không
Loại Công tắc loại thẳng đứng
Kiểu hiển thị Không
Phương pháp kết nối Bắt vít
Khoảng cách di chuyển của điểm tác động 18...27°
Môi trường làm việc Chống nước
Nhiệt độ môi trường -30...70°C
Độ ẩm môi trường 95% max
Chiều rộng thân 31mm
Chiều cao thân 64mm
Chiều sâu thân 31.5mm
Chiều rộng tổng thể 73.5mm
Chiều cao tổng thể 170mm
Chiều sâu tổng thể 8.2mm
Cấp độ bảo vệ IP67
Tiêu chuẩn CCC, CE, IEC, TÜV

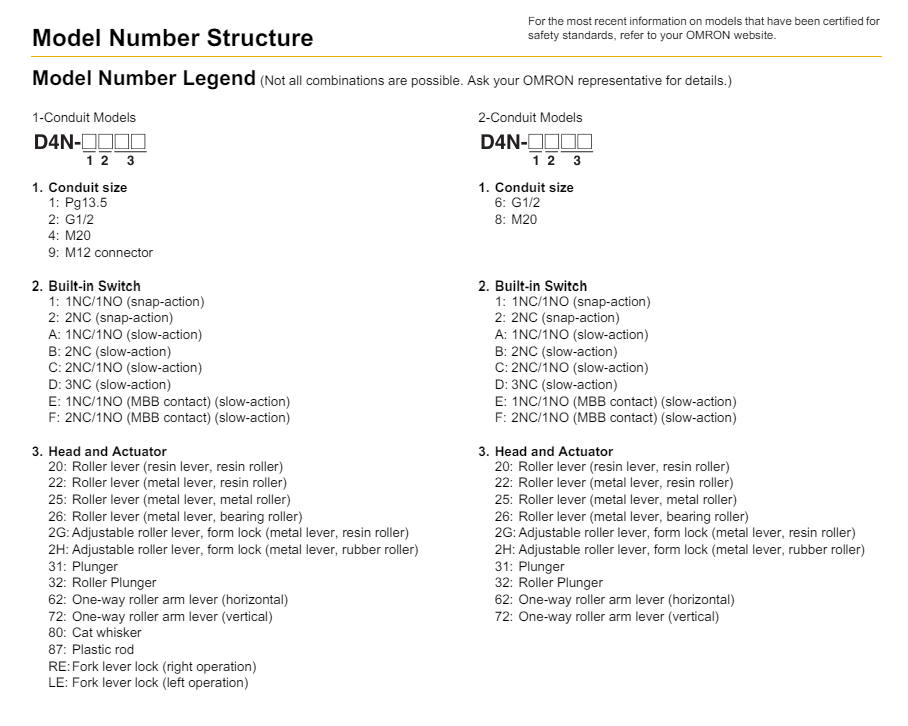

Hướng dẫn đọc mã các công tắc hành trình Omron D4N Series Coil spring, Plunger

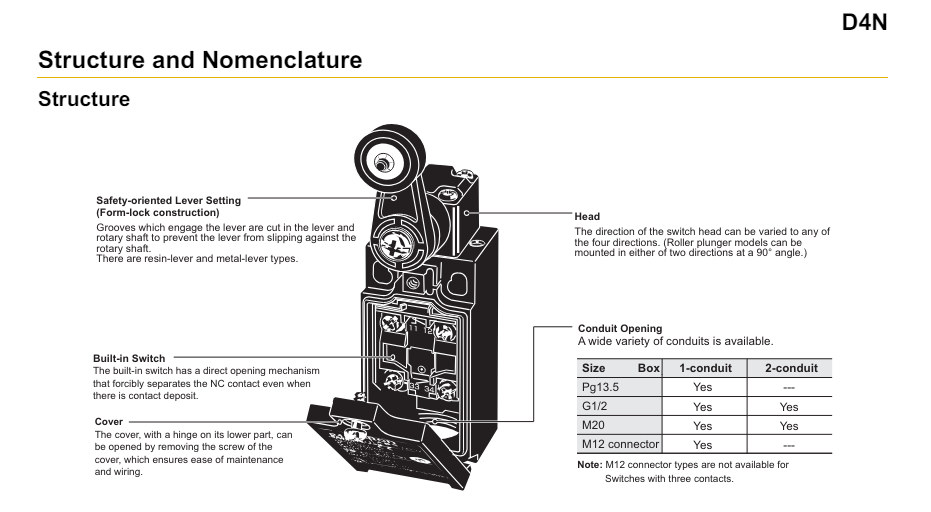

Cấu trúc công tắc hành trình Omron D4N Series Coil spring, Plunger

Hướng dẫn lắp đặt công tắc hành trình Omron D4N Series Coil spring, Plunger

So sánh công tắc hành trình loại sử dụng lò xo nén và con lăn

Series D4N của Omron có cả hai dòng công tắc hành trình sử dụng lò xo nén và con lăn, về cơ bản, những loại này khác nhau ở điểm sau:

- Về cấu tạo và nguyên lý hoạt động:

  • Công tắc lò xo: bao gồm một thân công tắc, lò xo và nút nhấn (plunger). Khi vật thể di chuyển tác động lên nút nhấn, lò xo sẽ bị nén và kích hoạt công tắc.
  • Công tắc con lăn: bao gồm một thân công tắc, con lăn và trục quay. Khi vật thể di chuyển tác động lên con lăn, con lăn sẽ quay và kích hoạt công tắc.

- Về đặc tính và ứng dụng:

  • Công tắc lò xo: có kích thước nhỏ gọn, giá thành rẻ, dễ lắp đặt. Tuy nhiên độ nhạy thấp và dễ bị mòn. Phù hợp với các thiết bị công nghiệp quy mô nhỏ và thiết bị gia dụng.
  • Công tắc con lăn: độ nhạy cao, độ bền cao, chịu được lực tác động lớn. Tuy nhiên kích thước tương đối lớn, giá thành cũng cao hơn. Phù hợp với các thiết bị công nghiệp lớn.

Tải datasheet công tắc hành trình Omron D4N Series Coil spring, Plunger

Liên hệ ngay Zalo/Hotline: 0968716063 để được đội ngũ kỹ thuật viên Tigatech hỗ trợ tư vấn và nhận chính sách ưu đãi với giá cả sản phẩm hấp dẫn.
