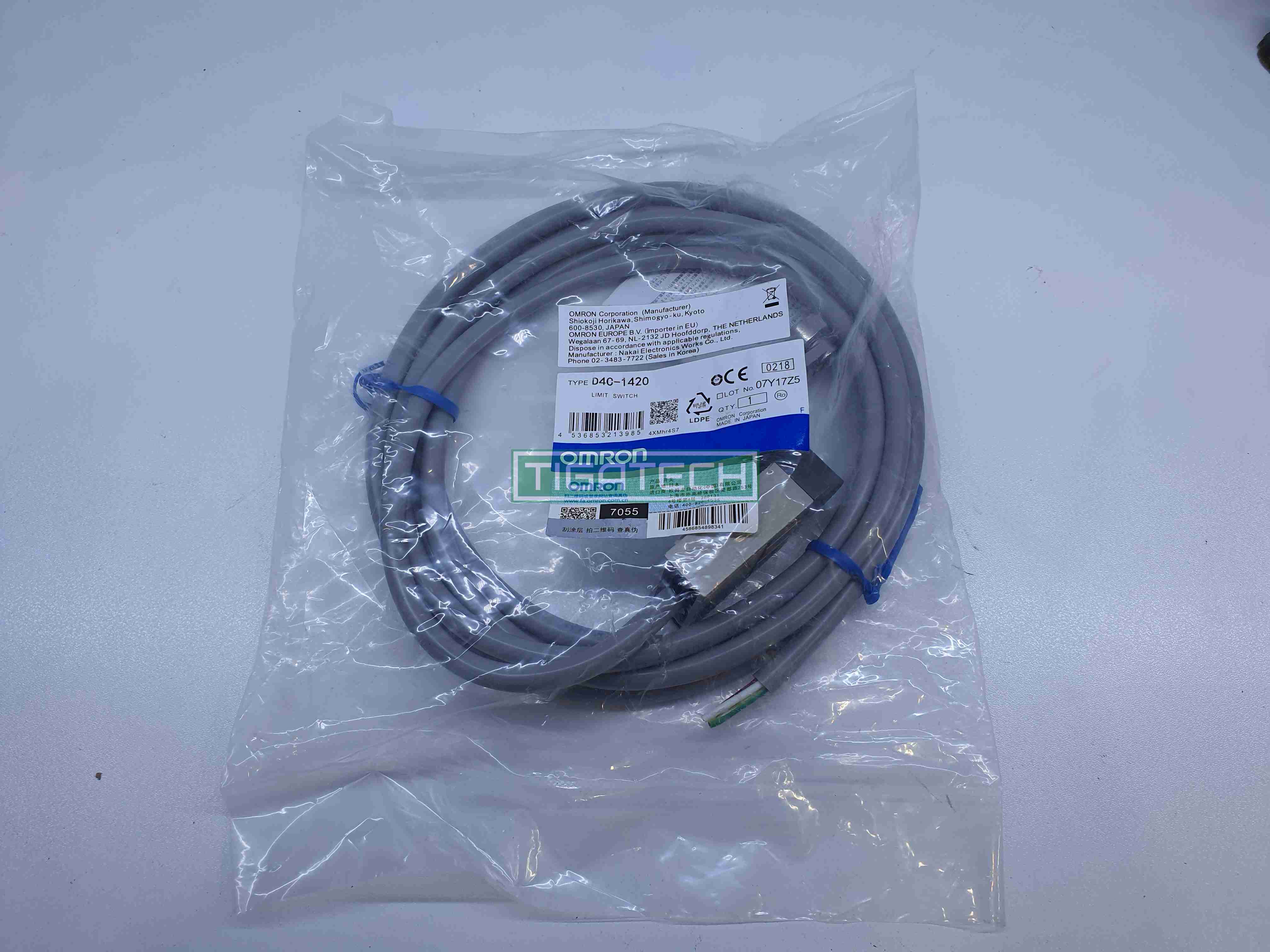

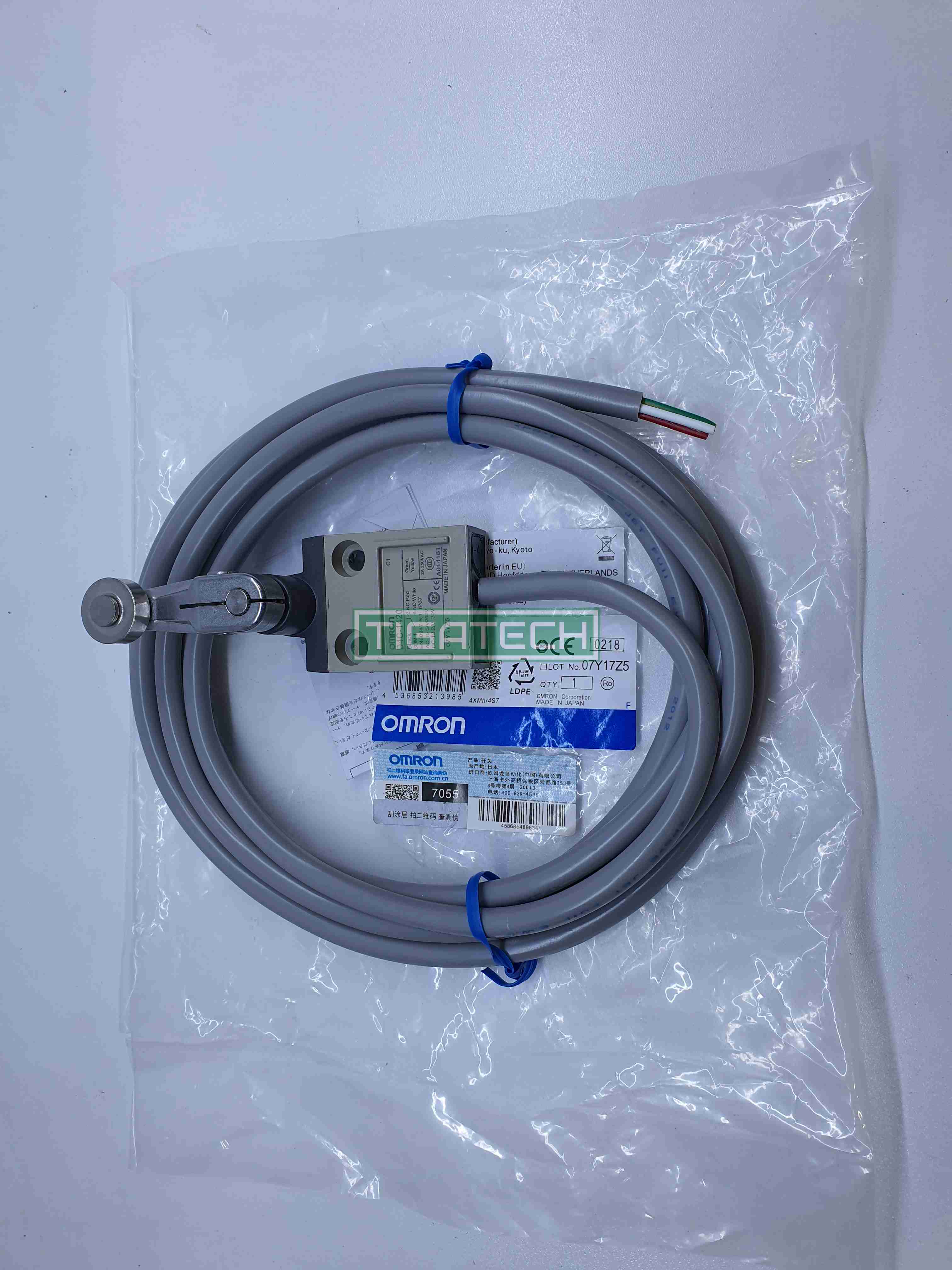

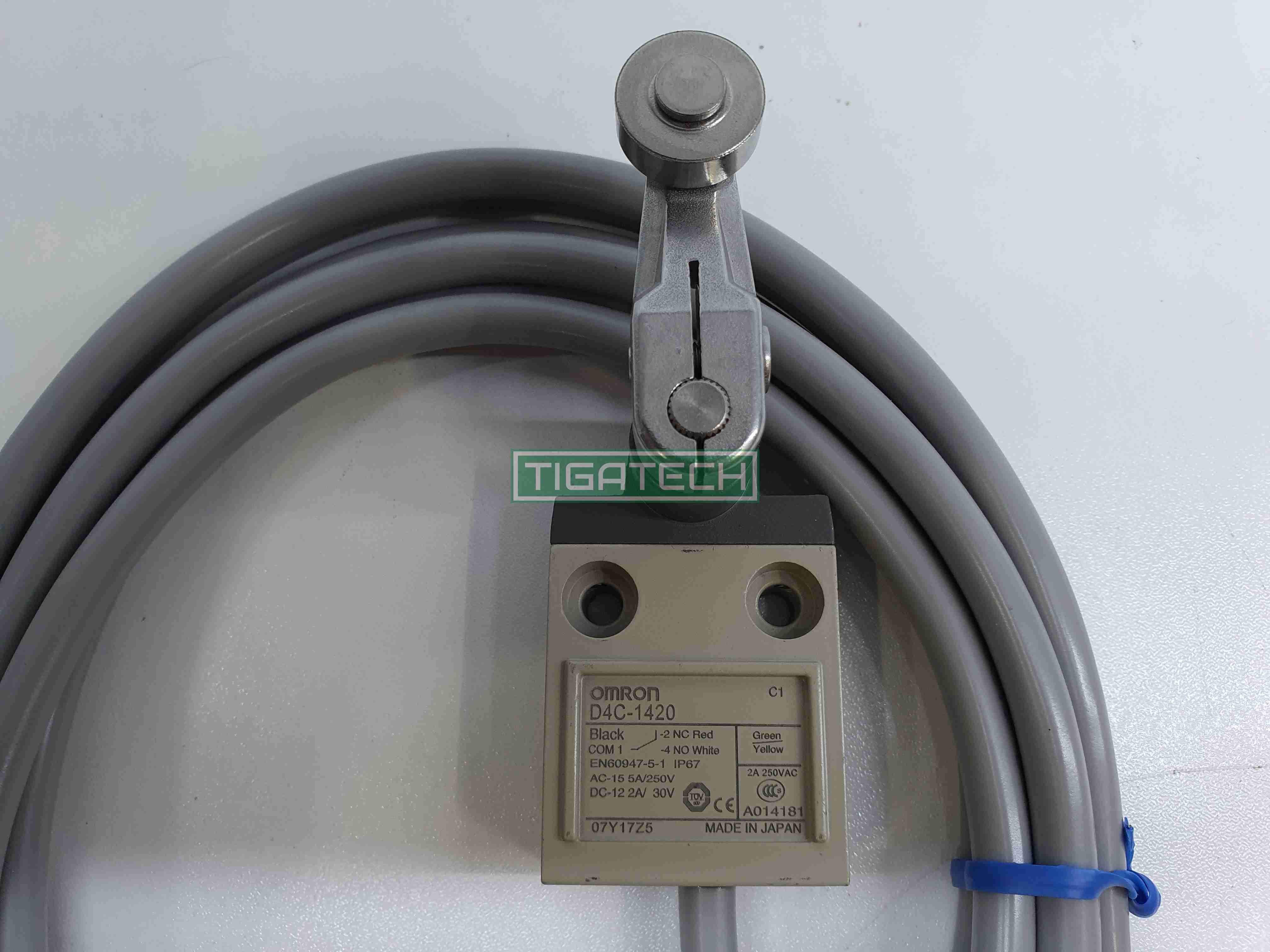

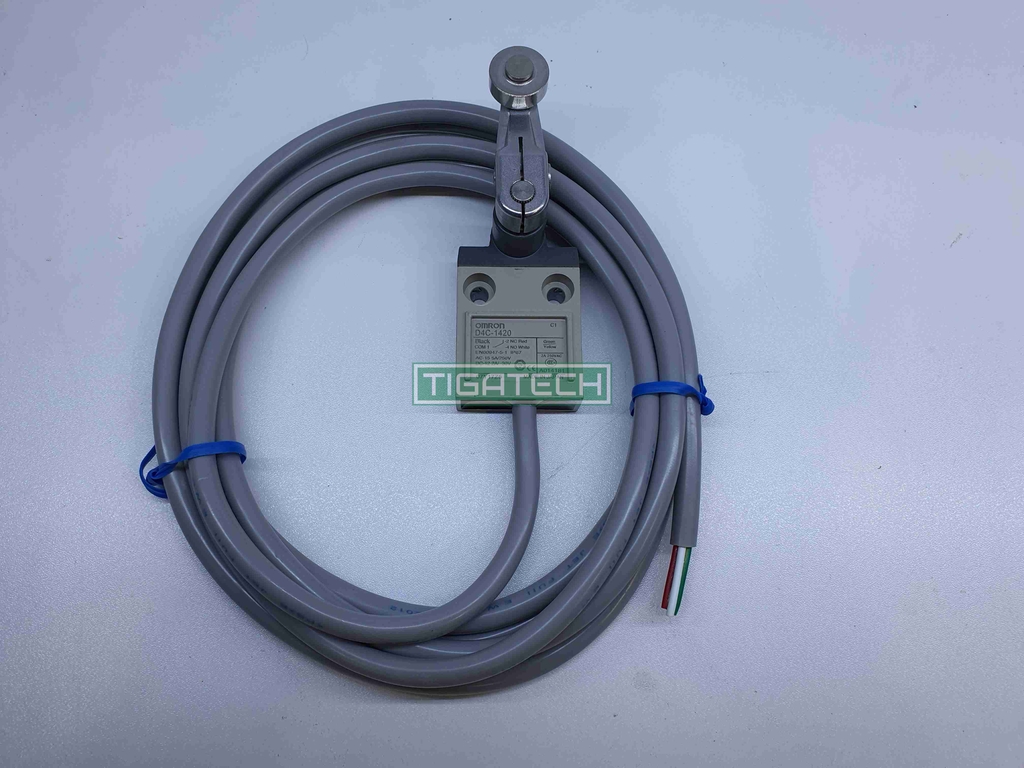

D4C-1420 Công tắc hành trình Omron

Thông số kỹ thuật cơ bản của công tắc hành trình Omron D4C-1420

Phân loại: Công tắc hành trình đa năng

Bộ truyền động: Đòn bẩy con lăn thiêu kết bằng thép không gỉ

Định mức điện: 5A (250VAC) / 4A (30VDC)

Loại tiếp điểm: SPDT

Cấp độ chống điện giật: cấp 1 (có dây nối đất)

Tần suất định mức: 50/60Hz

Tần số hoạt động cho phép:

• Điện: 30 lần/phút
• Cơ: 120 lần/phút

Thông số kỹ thuật cáp:

• VCTF, 3m, 4 lõi
• Đường kính: 7,6 dia
• Diện tích mặt cắt danh định: 0,75mm2

Cấp độ bảo vệ: IP67

Công suất (AC): Tải không điện

• Tải điện trở: 5A (125V) / 5A (250V)
• Tải cảm ứng : 3A (125V) / 2A (250V)
• Tải động cơ (NC): 2,5A (125V) / 1,5A (250V)
• Tải động cơ (NO): 1,3A (125V) / 0,8A (250V)
• Tải bóng đèn (NC): 1,5A (125V) / 1A (250V)
• Tải bóng đèn (NO): 7A (125V) / 0,5A (250V)

Công suất (DC): Tải không điện

• Tải điện trở: 5A (8V) / 5A (14V) / 4A (30V) / 0,4A (125V) / 0,2A (250V)
• Tải cảm ứng (NC): 5A (8V) / 4A (14V) / 3A (30V) / 0,4A (125V) / 0,2A (250V)
• Tải cảm ứng (NO): 4A (8V) / /4A (14V) / 3A (30V) / 0,4A (125V) / 0,2A (250V)
• Tải đèn: 2 A (8V) / 2A (14V) / 2A (30V) / 0,05A (125V) / 0,03A (250V)
• Tải động cơ: 3A (8V) / 3A (14V) / 3A (30V) / 0,05A (125V) / 0,03A (250V)

Dòng điện khởi động:

• NO: Tối đa 10A
• NC: tối đa 20A

Điện trở tiếp xúc: tối đa 300 mΩ

Điện trở cách điện: tối thiểu 100 MΩ (ở 500VDC)

Điện áp chịu xung:

• Giữa mặt đất và phần kim loại mang điện: 2,5kV
• Giữa phần kim loại không mang điện và mỗi đầu cực: 2,5kV

Độ bền điện môi:

• Giữa mỗi đầu cực có cùng cực: 1.000VAC 50/60Hz 1 phút
• Giữa mặt đất và phần kim loại mang điện: 1.500VAC 50/60Hz 1 phút
• Giữa phần kim loại không mang điện và mỗi đầu cực: 1.500VAC 50/60Hz 1 phút

Độ bền:

• Cơ: 10 triệu lần trở lên.
• Điện: 200.000 lần trở lên. (AC125V 5A)

Khả năng chống chịu với môi trường và các tác động vật lý:

• Độ ẩm: 35% đến 95%RH
• Nhiệt độ (không đóng băng): -10℃ đến 70℃
• Chống rung: Sự cố: 10Hz - 55Hz, biên độ kép 1,5mm
• Chống sốc:
• Tối đa 1.000m/s2
• Sự cố: tối đa 500m/s2

Hướng dẫn sử dụng công tắc hành trình Omron D4C-1420

Xem hướng dẫn sử dụng dòng công tắc hành trình D4C tại đây.
