Công tắc hành trình Omron ZC series

Thương hiệu: Omron

Tình trạng: Còn hàng

480.000₫ 0₫
Model
- +

Công tắc hành trình ZC series do Omron sản xuất là thiết bị điện sử dụng trong các ứng dụng tự động hóa, để kích hoạt các sự kiện trong một hệ thống máy móc chung hoặc thay đổi trạng thái của chúng.

Tigatech phân phối công tắc hành trình Omron ZC series với chất lượng đảm bảo chính hãng và giá cả tiết kiệm, quý khách vui lòng liên hệ Zalo/Hotline: 0968716063 để biết thêm thông tin chi tiết.

Khi vận hành hệ thống máy móc tự động hóa và điều khiển như băng tải chuyển động, cửa tự động hay máy ép công nghiệp,.., công tắc hành trình Omron ZC series được sử dụng để thay đổi trạng thái của máy móc hoặc kích hoạt các sự kiện, chẳng hạn như đóng/mở, bật/tắt hành trình hoạt động của chúng.

Sở hữu những ưu điểm như kích thước nhỏ gọn, độ chính xác cao, độ bền cao, dễ sử dụng, đa dạng mẫu mã và giá cả hợp lý, công tắc hành trình Omron ZC series là sự lựa chọn đáng tin cậy trên thị trường thiết bị điện tử.

Các model công tắc hành trình Omron ZC series do Tigatech cung cấp

ZC-D55: Công tắc hành trình, plunger, SPDT, 10A
ZC-N2255: Công tắc hành trình, Sealed roller plunger, SPDT, 10A
ZC-Q2155: Công tắc hành trình, panel mount cross roller plunger, SPDT, 10A
ZC-Q2255: Công tắc hành trình, panel mount roller plunger, SPDT, 10A
ZC-Q55: Công tắc hành trình, panel mount plunger, SPDT, 10A
ZC-W155: Công tắc hành trình, hinge lever, SPDT, 10A
ZC-W2155: Công tắc hành trình, hinge roller lever, SPDT, 10A
ZC-W255: Công tắc hành trình, short hinge roller lever, SPDT, 10A

Mỗi mã sản phẩm sẽ có thông số kỹ thuật chênh lệch và khác biệt. Quý khách hàng vui lòng liên hệ Tigatech để được tư vấn kỹ càng và chính xác nhất.

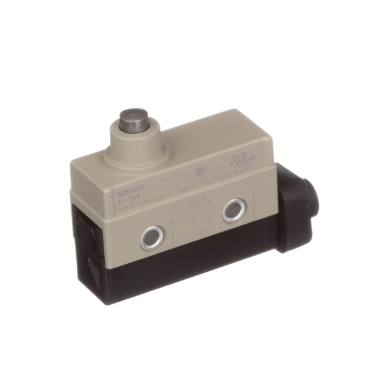

Thông số kỹ thuật của model ZC-D55

Kiểu tác động Pin plunger
Cấu hình tiếp điểm/đầu ra SPDT
Công suất tiếp điểm đầu ra (tải điện trở) 10A at 250VAC, 6A at 30VDC
Lực tác động (Lực tác động tối đa) 11.8N
Chiều rộng thân 55mm
Chiều cao thân 39.3mm
Chiều sâu thân 21.7mm
Phụ kiện đi kèm Không
Phụ kiện mua rời ZC Terminal Cover for ZC55, ZC Seal Rubber: SC-R40, ZC Rubber Packing
Loại Công tắc loại nằm ngang
Hướng tác động Axial direction
Kiểu hiển thị Không
Phương pháp kết nối Bắt vít
Cách lắp đặt Lắp bề mặt
Khoảng cách di chuyển của điểm tác động 1.5mm
Khoảng cách khi vượt quá giới hạn 2.4mm
Thông số tính năng High-precision
Môi trường làm việc Chống nước
Nhiệt độ môi trường -10...80°C
Độ ẩm môi trường 35...95%
Chiều rộng tổng thể 70mm
Chiều cao tổng thể 55.9mm
Chiều sâu tổng thể 21.7mm
Cấp độ bảo vệ IP67
Tiêu chuẩn CSA, TÜV, UL

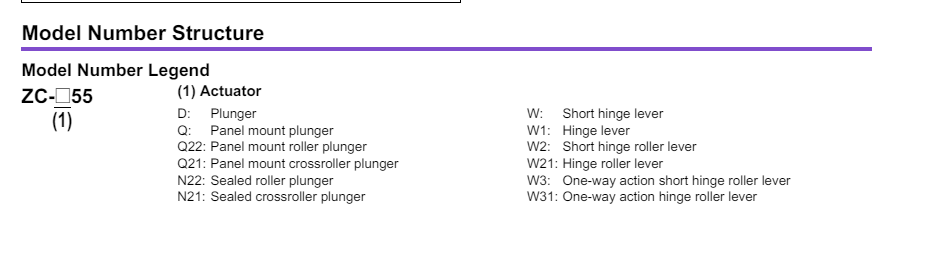

Hướng dẫn đọc mã các model công tắc hành trình Omron ZC series

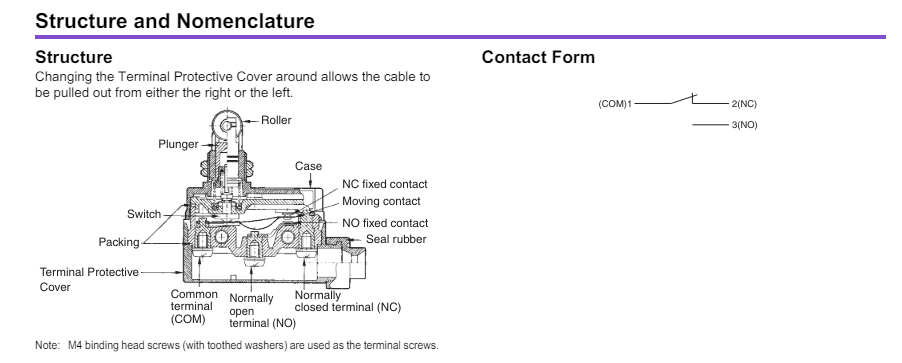

Cấu trúc công tắc hành trình Omron ZC series

Theo đó, công tắc hành trình Omron ZC series bao gồm các bộ phận:

  • Thân công tắc: làm bằng nhựa hoặc kim loại, nhằm bảo vệ các bộ phận bên trong.
  • Cần gạt: làm bằng nhựa hoặc kim loại, di chuyển khi có lực tác động.
  • Bộ tiếp điểm: gồm hai tiếp điểm thường đóng (NC) và thường mở (NO), thay đổi trạng thái thiết bị khi cần gạt di chuyển.
  • Bộ lò xo: giúp cần gạt trở về vị trí ban đầu sau khi được tác động.

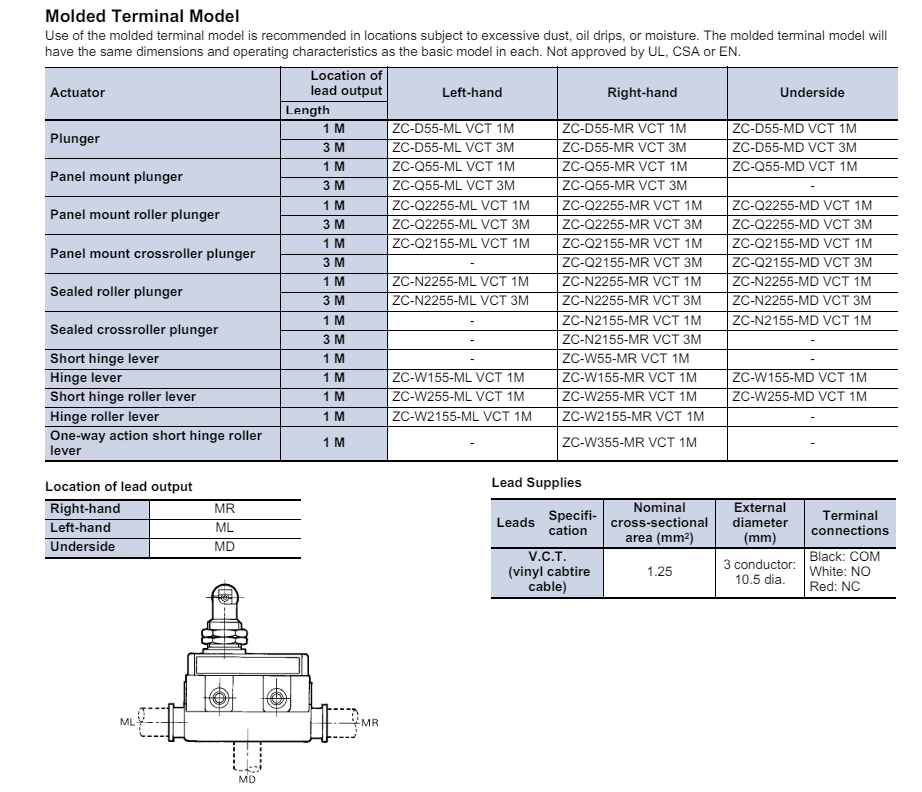

Danh mục khuôn terminal của công tắc hành trình Omron ZC series

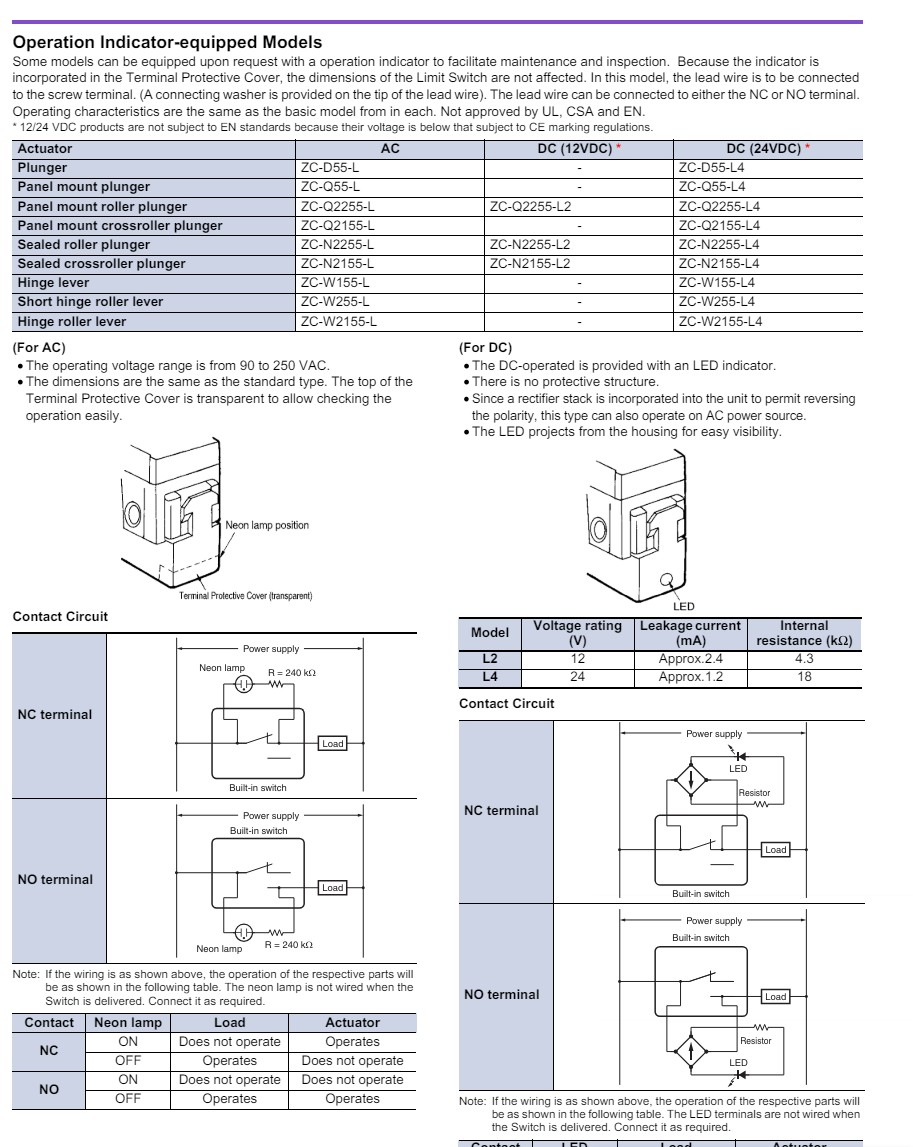

Hướng dẫn lắp đặt công tắc hành trình Omron ZC series



Nguyên lý hoạt động của công tắc hành trình Omron ZC series

Công tắc hành trình Omron ZC series sẽ hoạt động khi có lực tác động lên cần gạt của thiết bị. Khi đó, cần gạt sẽ di chuyển và làm thay đổi trạng thái của bộ tiếp điểm: Tiếp điểm NC sẽ chuyển sang trạng thái mở và tiếp điểm NO sẽ chuyển sang trạng thái đóng, hoặc ngược lại. Sự thay đổi trạng thái này sẽ kích hoạt các sự kiện hoặc thay đổi trạng thái trong hệ thống như đóng/mở, chạy/đứng băng tải, máy móc.

Tải datasheet công tắc hành trình Omron ZC series

Quý khách vui lòng liên hệ Zalo/Hotline: 0968716063 để được đội ngũ kỹ thuật viên Tigatech hỗ trợ tư vấn và nhận chính sách ưu đãi với giá cả sản phẩm hấp dẫn.
