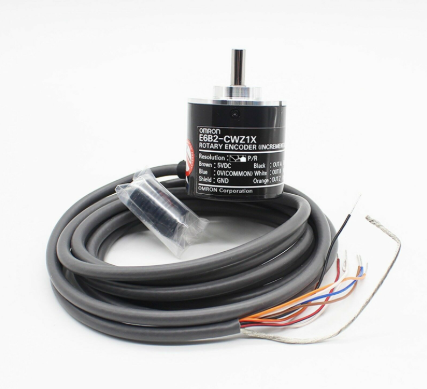

Encoder tương đối Omron E6B2-C Series, 4.8-5.2VDC

Thương hiệu: Omron

Tình trạng: Còn hàng

0₫ 0₫
Model

Cùng series nhưng được ứng dụng cho nguồn điện nhỏ hơn, encoder tương đối Omron E6B2-C Series, 4.8-5.2VDC là thiết bị đo vị trí hoặc tốc độ quay của trục máy, thường được sử dụng trong các hệ thống tự động hóa công nghiệp.

Thiết bị được Tigatech phân phối với chất lượng đảm bảo chính hãng, giá cả ưu đãi, quý khách vui lòng liên hệ Zalo/Hotline: 0968716063 để được tư vấn hỗ trợ.

Encoder tương đối Omron E6B2-C Series, 4.8-5.2VDC hay bộ mã hóa vòng quay, là thiết bị đo lường có chức năng đo vị trí hoặc tốc độ quay của trục với độ chính xác cao, nhằm kiểm soát vật thể chuyển động, di chuyển trong các hệ thống máy móc công nghiệp.

Các sản phẩm thuộc series này thường có dạng trục, thiết kế nhỏ gọn, độ bền tốt, phù hợp với các hệ thống có không gian sử dụng hạn hẹp, hoặc cái môi trường ẩm, nhiều bụi, hay có rung chấn, mà vẫn đảm bảo kết nối tốt với bộ điều khiển.
Các model encoder tương đối Omron E6B2-C Series, 4.8-5.2VDC do Tigatech cung cấp

E6B2-CWZ1X 200P/R 0.5M: 4.8-5.2VDC, 200 xung/vòng, Line driver (RS-422), Cáp 0.5M
E6B2-CWZ1X 360P/R 0.5M: 4.8-5.2VDC, 360 xung/vòng, Line driver (RS-422), Cáp 0.5M
E6B2-CWZ1X 500P/R 0.5M: 4.8-5.2VDC, 500 xung/vòng, Line driver (RS-422), Cáp 0.5M
E6B2-CWZ1X 1000P/R 0.5M: 4.8-5.2VDC, 1000 xung/vòng, Line driver (RS-422), Cáp 0.5M
E6B2-CWZ1X 1000P/R 2M: 4.8-5.2VDC, 1000 xung/vòng, Line driver (RS-422), Cáp 2M
E6B2-CWZ1X 1024P/R 0.5M: 4.8-5.2VDC, 1024 xung/vòng, Line driver (RS-422), Cáp 0.5M
E6B2-CWZ1X 2000P/R 0.5M: 4.8-5.2VDC, 2000 xung/vòng, Line driver (RS-422), Cáp 0.5M
E6B2-CWZ1X 2000P/R 2M: 4.8-5.2VDC, 2000 xung/vòng, Line driver (RS-422), Cáp 0.5M

Mỗi mã sản phẩm sẽ có thông số kỹ thuật chênh lệch và khác biệt. Quý khách hàng vui lòng liên hệ Tigatech để được tư vấn kỹ càng và chính xác nhất.

Thông số kỹ thuật của model E6B2-CWZ1X 200P/R 0.5M

Nguồn cấp 5VDC
Hình dạng Loại trục
Độ phân giải 200 xung/vòng
Số pha đầu ra A, A-, B, B-, Z, Z- phase, A,B,Z phase
Loại đầu ra Line-driver output (TTL - RS-422)
Chiều dài cáp 0.5m
Phụ kiện đi kèm Khớp nối, Cờ lê lục giác
Phụ kiện mua rời Giá đỡ: E69-2, Khớp nối: E69-C06B, Khớp nối: E69-C06M, Khớp nối: E69-C610B, Khớp nối: E69-C68B, Mặt bích: E69-FBA, Mặt bích: E69-FBA02
Loại Phát xung tương đối
Đường kính trục 6mm
Đường kính thân 40mm
Tần số đáp ứng lớn nhất 100kHz
Tốc độ cho phép lớn nhất 6000rpm
Chiều quay Clockwise, Counterclockwise
Giao diện truyền thông Không
Kiểu kết nối Cáp
Môi trường hoạt động Tiêu chuẩn
Nhiệt độ môi trường -10...70°C
Độ ẩm môi trường 35...85%
Khối lượng tương đối 100g
Đường kính tổng thể 40mm
Chiều dài tổng thể 59mm
Cấp bảo vệ IP50
Tiêu chuẩn CE

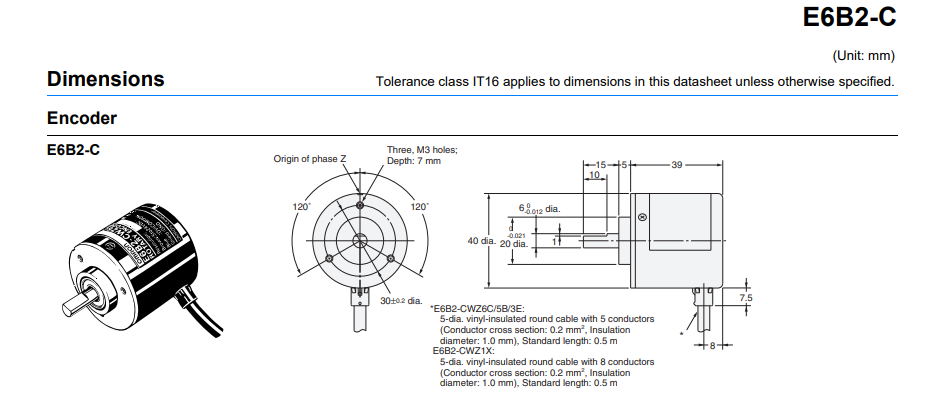

Kích thước và hình dạng của encoder tương đối Omron E6B2-C Series, 4.8-5.2VDC

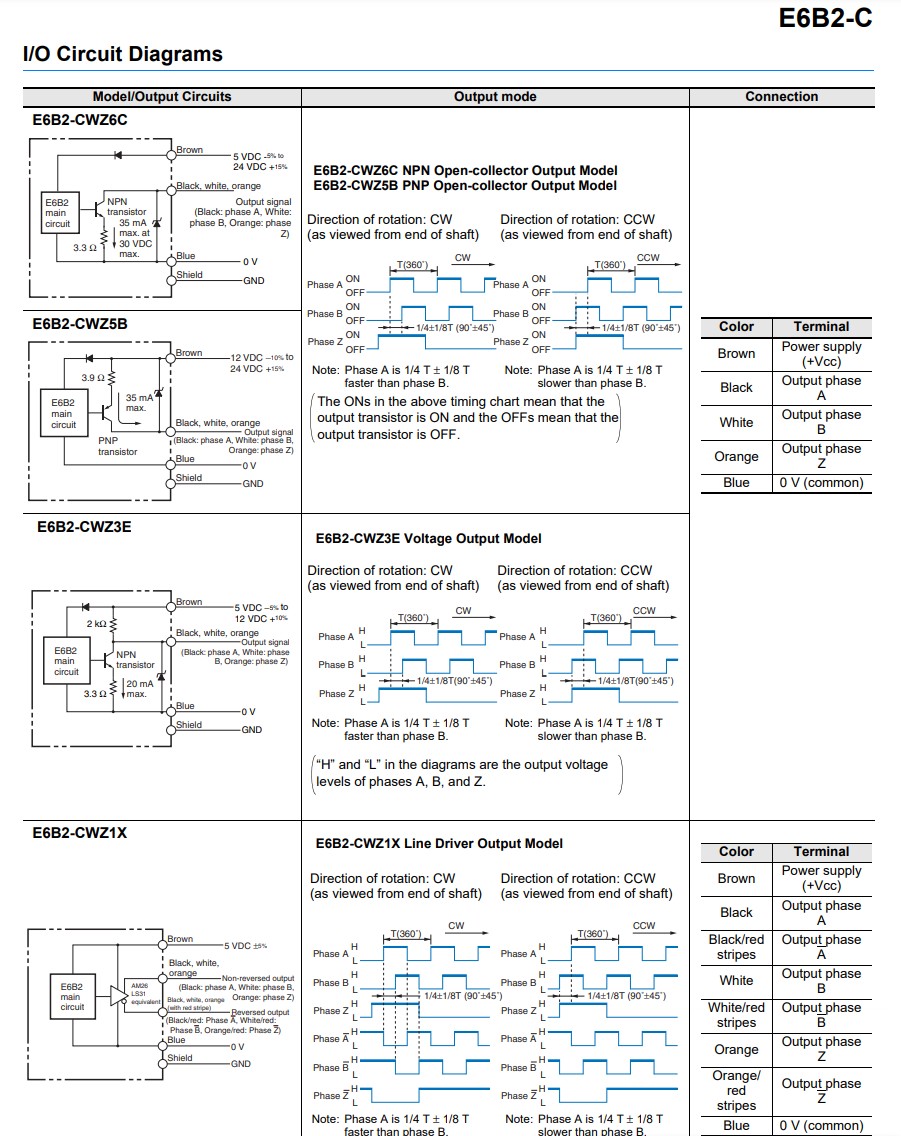

Sơ đồ mạch và hướng dẫn lắp đặt encoder tương đối Omron E6B2-C Series, 4.8-5.2VDC

Phân biệt giữa encoder tương đối Omron dòng E6B2-C và dòng E6A2-C

Dòng E6B2-C E6A2-C
Kích thước Lớn hơn Nhỏ gọn
Độ phân giải 10 - 2000 xung/vòng 10 - 500 xung/vòng
Loại đầu ra NPN, PNP, Open Collector, Push-Pull NPN, PNP
Giá thành Cao hơn Rẻ hơn
Loại gắn Trực tiếp hoặc khớp nối Chỉ khớp nối
Chống rung động Tốt hơn Không bằng

Tải datasheet của encoder tương đối Omron E6B2-C Series, 4.8-5.2VDC
