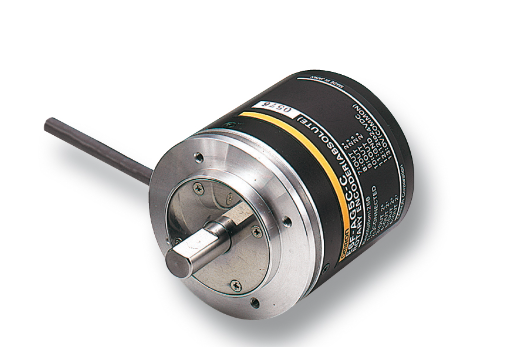

Encoder tuyệt đối Omron E6F-A

Thương hiệu: Omron

Tình trạng: Còn hàng

0₫ 0₫
Model

Encoder tuyệt đối E6F-A do Omron sản xuất là bộ phát xung tuyệt đối, được sử dụng để đo vị trí góc hoặc tốc độ quay của một trục động cơ với độ chính xác cao.

Tigatech phân phối thiết bị với chất lượng đảm bảo chính hãng, quý khách vui lòng liên hệ  Zalo/Hotline: 0968716063 để được tư vấn hỗ trợ và nhận chính sách ưu đãi với giá cả tiết kiệm.

Không giống với series “anh em” E6F-C, Encoder tuyệt đối Omron E6F-A hay còn gọi là bộ phát xung tuyệt đối là thiết bị dùng để đo vị trí góc hoặc tốc độ quay của một trục động cơ với độ chính xác cao.

Nguyên lý hoạt động của Encoder tuyệt đối Omron E6F-A dựa trên việt phát ra một mã duy nhất tương ứng với vị trí góc hiện tại của trục, thay vì phát ra các xung như encoder tương đối.

Đặc điểm của dòng thiết bị này là có độ phân giải cao mang đến độ chính xác cao trong việc đo vị trí và tốc độ, kích thước gọn gàng giúp tiết kiệm không gian lắp đặt, có khả năng chống nước và bụi bẩn theo tiêu chuẩn IP67 và dễ dàng lắp đặt.

Danh mục model thuộc Encoder tuyệt đối Omron E6F-A

E6F-AB3C-C 360 2M: Điện áp 5-12VDC, 360 xung/vòng, 10 bit, NPN Output, BCD Output code, cáp 2M
E6F-AB3C-C 360 5M: Điện áp 5-12VDC, 360 xung/vòng, 10 bit, NPN Output, BCD Output code, cáp 5M
E6F-AG5B 360 2M: Điện áp 12-24VDC, 360 xung/vòng, 8 bit, PNP Output, Gray Output code, cáp 2M
E6F-AG5C-C 256 2M: Điện áp 12-24VDC, 256 xung/vòng, 8 bit, NPN Output, Gray Output code, cáp 2M
E6F-AG5C-C 360 2M: Điện áp 12-24VDC, 360 xung/vòng, 8 bit, NPN Output, Gray Output code, cáp 2M

Mỗi mã sản phẩm sẽ có thông số kỹ thuật chênh lệch và khác biệt. Quý khách hàng vui lòng liên hệ Tigatech để được tư vấn kỹ càng và chính xác nhất.

Thông số kỹ thuật của model E6F-AB3C-C 360 2M

Loại Phát xung tuyệt đối, đường kính thân ø60
Nguồn cấp 5VDC−5%~12VDC+10%
Độ phân giải (xung/vòng) 360
Pha ngõ ra BCD
Ngõ ra NPN open-collector
Thời gian đáp ứng Không
Tần số đáp ứng 10kHz
Kiểu đấu nối Giắc cắm (Dây dài 2m)
Phụ kiện Giá đỡ động cơ, Sách hướng dẫn sử dụng
Cấp bảo vệ IP65 (tiêu chuẩn trong nhà, chống dầu)
Tiêu chuẩn IEC

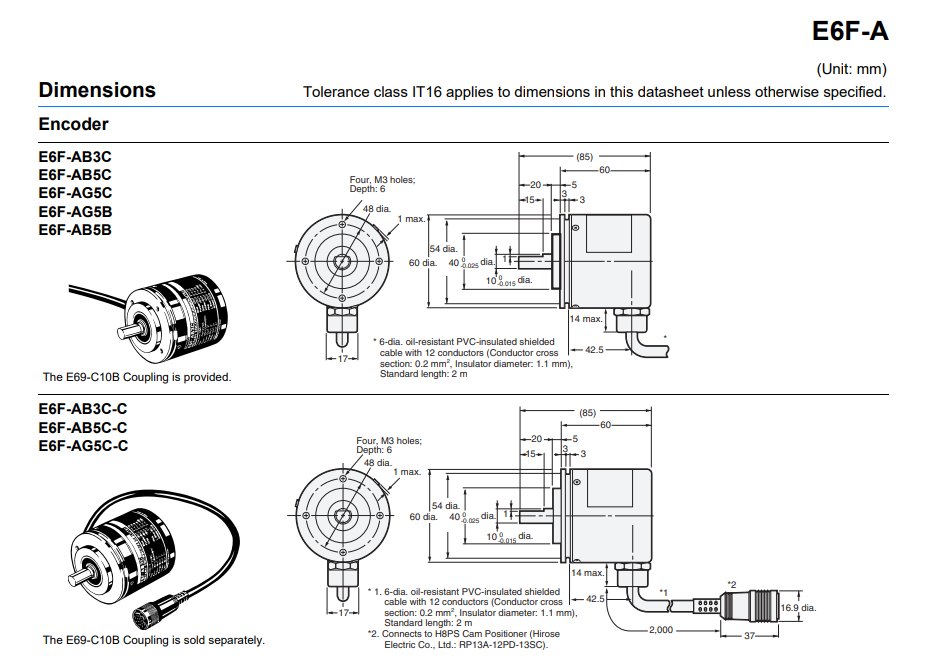

Kích thước và cấu trúc của dòng encoder tuyệt đối Omron E6F-A

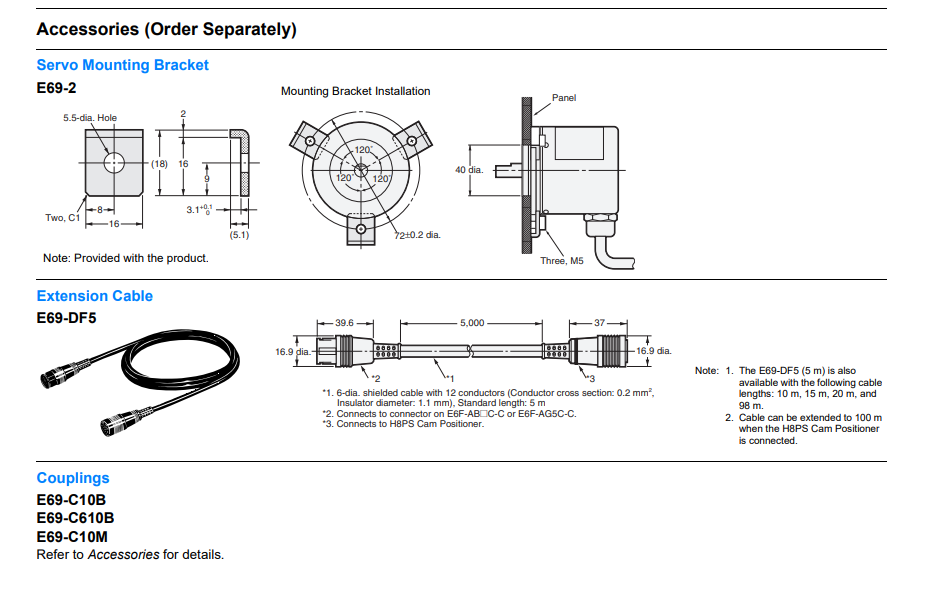

Phụ kiện của dòng encoder tuyệt đối Omron E6F-A

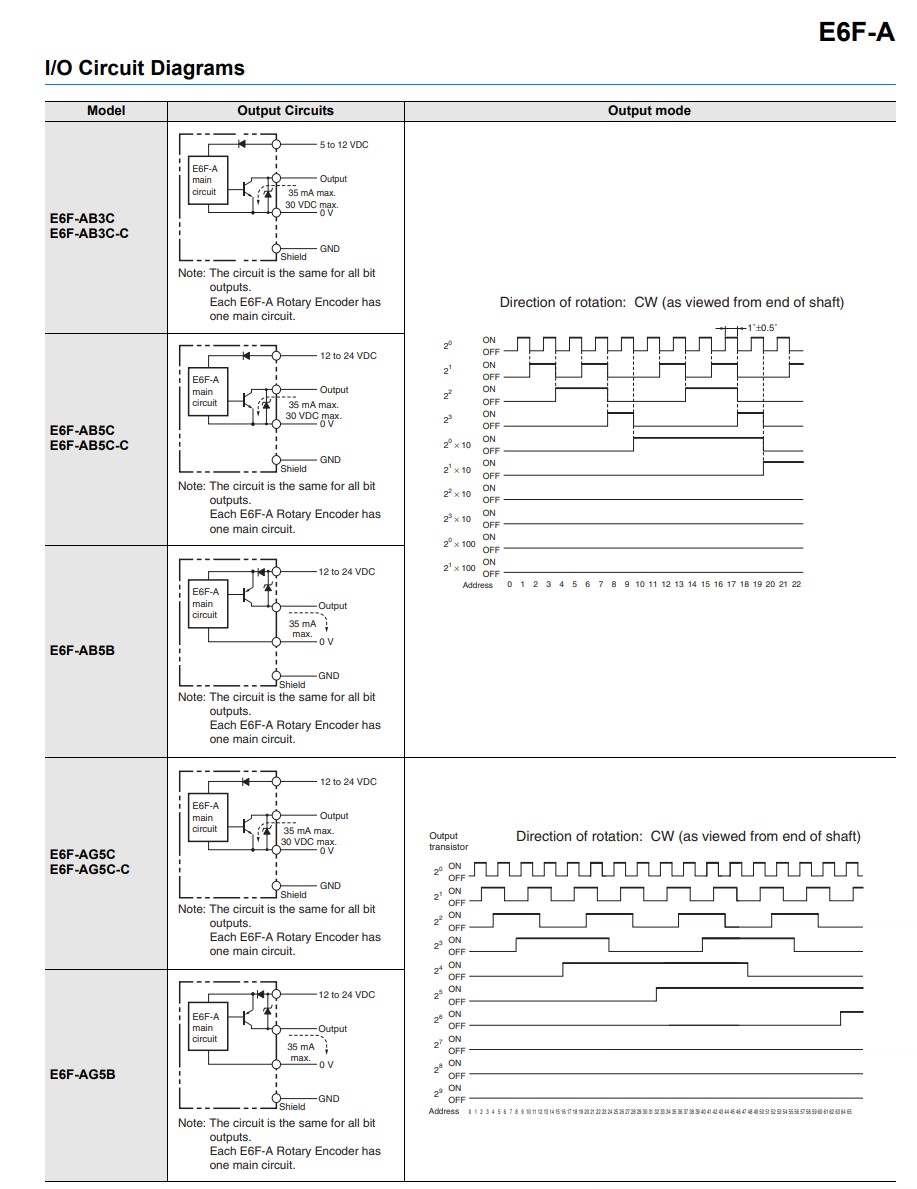

Sơ đồ hướng dẫn lắp đặt encoder tuyệt đối Omron E6F-A

So sánh giữa encoder tuyệt đối Omron E6F-A và encoder tương đối Omron E6F-C

Mã  E6F-A E6F-C
Nguyên tắc hoạt động Phát mã duy nhất Phát xung điện
Độ phân giải Lên đến 23 bit 100 - 10.000 xung/vòng
Độ chính xác Cao Thấp
Giá cả Cao Rẻ
Ứng dụng Điều khiển servo, robot, máy CNC Băng tải, cửa tự động
Tốc độ quay tối đa 5000 rpm 5000 rpm
Kích thước Bằng nhau Bằng nhau
Khả năng chống nhiễu Tốt hơn Kém hơn

Ứng dụng của encoder tuyệt đối Omron E6F-A

Encoder tuyệt đối Omron E6F-A thường được ứng dụng trong các lĩnh vực sau:

- Điều khiển servo: Encoder được sử dụng để cung cấp phản hồi vị trí cho servo motor, giúp điều khiển motor chuyển động chính xác.

- Điều khiển robot: Encoder được sử dụng để theo dõi vị trí của các khớp robot, giúp robot di chuyển chính xác.

- Máy CNC: Encoder được sử dụng để đo vị trí của các trục máy CNC, giúp đảm bảo độ chính xác khi gia công.

Tải datasheet của encoder tuyệt đối Omron E6F-A
